Escáner 3D TRACKSCAN Sharp-S
El sistema de escaneo 3D óptico TrackScan Sharp-S, diseñado con cámaras industriales de 25 megapíxeles y potentes procesadores integrados para detección de bordes, está especialmente creado para medir piezas de gran tamaño a larga distancia con alta velocidad.
Eleva las mediciones ópticas a un nuevo nivel al ofrecer una distancia de seguimiento de hasta 8.5 metros y un rango de medición de alta precisión de 135 m³, lo que permite experiencias de medición potentes.
El laboratorio de metrología de SCANTECH cumple con la norma ISO/IEC 17025
Sariki es MASTER RESELLER de SCANTECH para España y Portugal
Solución ideal de escaneado 3D: TRACKSCAN Sharp S
Seguimiento a larga distancia y de gran volumen

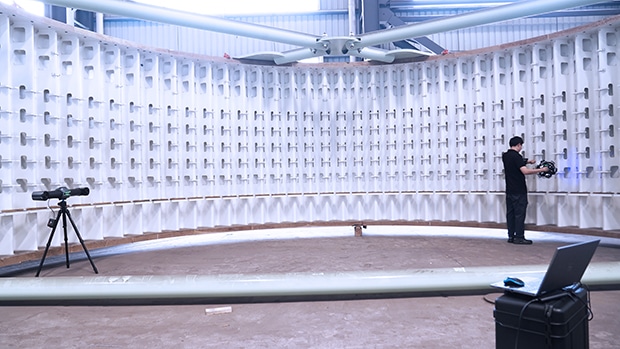

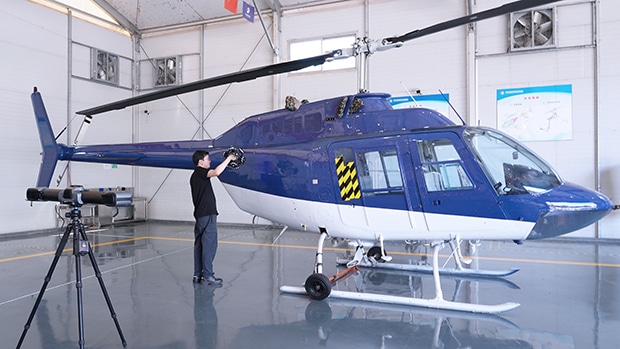

El TrackScan Sharp-S adopta un algoritmo LED dinámico y adaptativo y una profundidad de campo a larga distancia, lo que permite una distancia de seguimiento máxima de hasta 8.5 metros. Esto permite a los usuarios abordar sin esfuerzo una amplia variedad de desafíos, incluyendo la medición de piezas de gran tamaño en los sectores aeroespacial, energético y de la industria pesada.
Su rango de medición industrial de alta precisión de 135 m³ y su rango de escaneo de 233 m³ se logran gracias a su gran volumen de seguimiento, un robusto algoritmo de calibración de bordes y una estructura estable. Esto ahorra la molestia de mover los rastreadores con frecuencia y permite a los usuarios medir componentes grandes de manera eficiente desde una sola posición.
Escaneo 3D inalámbrico y fácil
Sistema inalámbrico. Tanto el escáner 3D del sistema como el rastreador óptico cuentan con potentes procesadores integrados para detección de bordes, que procesan imágenes y datos en tiempo real y generan coordenadas 3D. Combinado con baterías y WNIC externos, permite a los usuarios medir objetos de forma inalámbrica.
Plug and play. El sistema se conecta automáticamente al encenderlo, sin necesidad de configuraciones complejas, y comienza a escanear al instante.
Sencillez de uso. Sus botones de fácil uso son sencillos de operar, ofreciendo un escaneo 3D flexible y libre.
Rendimiento excelente y estable
El sistema de medición TrackScan Sharp-S cuenta con hardware de grado metrológico y un innovador algoritmo desarrollado internamente. De esta manera, el sistema logra una precisión volumétrica máxima de 0.048 mm (10.4 m³), capaz de cumplir con los estrictos requisitos industriales para mediciones.
El escáner 3D presenta una estructura innovadora y estable con tecnología CFFIM para garantizar un diseño ligero y de alta resistencia. Construido para durar, mantiene un rendimiento estable y no se ve afectado por variaciones térmicas, asegurando mediciones de alta precisión. Su estructura integrada permite a los usuarios sujetarlo desde cualquier dirección, lo que les permite manejarlo y posicionarlo libremente. Sus componentes armoniosamente integrados crean un aspecto unificado y equilibrado.
Beneficios
Escaneado 3D
sin objetivos de referencia
Medición
ultra-rápida
Detección
de bordes
Volumen de
medición ampliable
Productos y servicios relacionados
Junto a este equipo se pueden utilizar diferentes softwares en función de las necesidades y usos que le vayas a dar. Te asesoraremos en todo momento sobre el complemento más adecuado en tu caso si así lo deseas. Puedes consultarnos sin compromiso.
Aplicaciones
Puedes utilizar el escáner TRACKSCAN Sharp S para el control de calidad, el desarrollo de productos, la ingeniería inversa, etc., en sectores como el aeroespacial, la automoción, el transporte ferroviario y el molde.
Control de calidad
Compara tus mediciones con el CAD nominal de la pieza y crea un mapa de colores en 3D con los errores
Análisis
Identifica y busca soluciones a cualquier defecto estructural y funcional modelando el sistema o el producto en un entorno virtual
Ingeniería inversa
Realiza ingeniería inversa a partir de la nube de puntos obtenida (geometría y superficies de forma libre) y transfórmalo en un modelo nativo de CAD
Impresión 3D
Fabrica piezas de detalle en varios materiales con integración de datos perfecta a cualquier impresora 3D
Especificaciones técnicas
| Escáner 3D | Escáner TRACKSCAN Sharp S |
|---|---|
| Escaneo ultra-rápido | 81 cruces de láser azul (tecnología triple cruz) |
| Escaneo hiperfino | 17 líneas azules paralelas |
| Escaneo de agujeros profundos | 1 línea azul extra |
| Precisión volumétrica 10.4m3 | 0.048 mm |
| Precisión volumétrica 35 m3 | 0.069 mm |
| Resolución | Hasta 0,020 mm |
| Rango de medición | Hasta 4.860.000 mediciones/s |
| Área de escaneo | Hasta 800 mm × 700 mm |
